apitrace 追踪API调用

一、总述

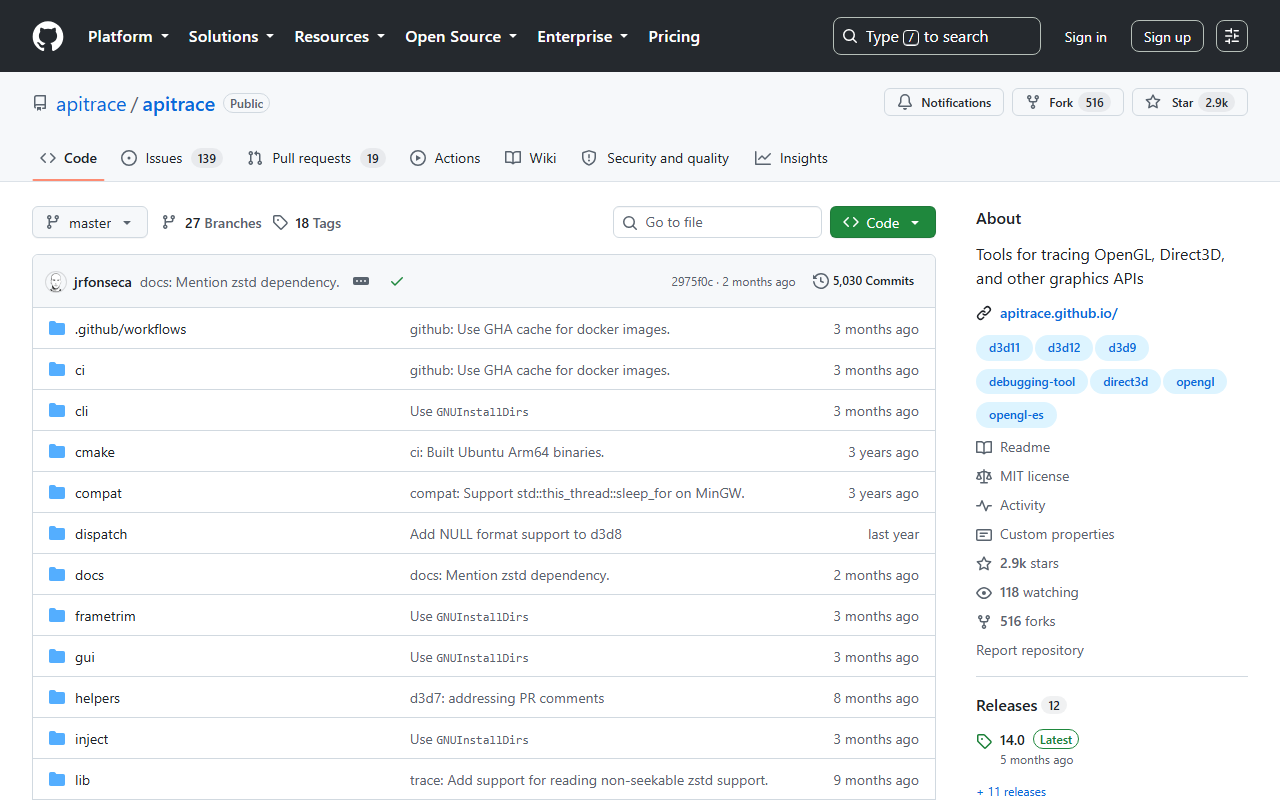

apitrace 是一个用于追踪和调试图形应用程序 API 调用的开源工具集，其官方网站托管在 GitHub 上，网址为 https://github.com/apitrace/apitrace。该工具的核心功能是拦截并记录应用程序对图形 API（如 OpenGL、OpenGL ES、Direct3D 等）的调用，以便开发者能够逐帧、逐调用地分析图形管线的执行情况。对于游戏玩家、图形程序员、驱动开发者和性能优化工程师而言，apitrace 提供了一面“显微镜”，让复杂的 GPU 工作负载变得清晰可见。通过捕获的调用序列，用户可以重现渲染过程，检查每个调用的参数、状态和资源绑定，从而定位渲染错误、性能瓶颈或驱动兼容性问题。与商业级调试器不同，apitrace 完全免费且开源，拥有活跃的社区维护，支持 Windows、Linux 和 macOS 等主流操作系统，是跨平台图形开发中不可或缺的利器。

作为一款底层工具，apitrace 并不面向普通游戏玩家提供一键式的性能优化，而是服务于那些需要深入理解图形管线的技术人群。它的价值在于“还原”与“剖析”——将一次复杂的渲染帧拆解为可读的调用列表，让开发者能够像阅读源代码一样审视 GPU 的每一个动作。无论是教育学习、游戏 Mod 制作，还是专业驱动开发，apitrace 都能提供独特的视角。

二、核心功能与服务

• API 调用追踪（Trace）：使用 apitrace trace 命令，可以启动一个图形应用程序并实时记录其所有图形 API 调用。产生的追踪文件（.trace）保存了调用的完整参数、返回值及状态变化，支持对多帧进行连续捕获。该功能支持多种 API，包括 OpenGL（1.0 至 4.6）、OpenGL ES（1.0 至 3.2）、Direct3D 7 至 Direct3D 12，以及 Vulkan 的部分支持（通过实验性分支）。
• 逐帧重放与调试（Replay）：通过 apitrace replay 命令，可以回放追踪文件，精确复制原始渲染过程。回放支持单帧或指定帧的跳转，开发者可以观察每一帧的图像输出，并在任意调用点停止，对比状态差异。该功能对于复现难以捉摸的渲染 bug 尤其有用，因为回放不依赖原始应用程序的交互逻辑。
• 详细调用检索与过滤：在 GUI（图形用户界面）工具中（如 apitrace gui），用户可以通过树状视图浏览所有 API 调用，支持按函数名、资源类型、帧号等条件进行过滤。每个调用都显示了完整的参数，例如纹理数据、着色器源码、统一变量值等。这一设计让开发者能够快速定位特定的绘制调用，并检查其是否使用了正确的资源绑定。
• 资源与状态查看器：该工具可以剖析追踪文件中涉及的纹理、帧缓冲、着色器、管线状态等对象，并展示其二进制内容或 GLSL/HLSL 源码。例如，可以检视某纹理的像素格式和内容，或查看某着色器在编译后的汇编指令。这有助于诊断纹理上传错误、着色器编译警告等问题。
• 性能分析辅助（呼叫统计）：通过 apitrace stats 或 GUI 中的统计模块，可以汇总追踪中 API 调用的频率、耗时以及资源使用情况。虽然它不是完整的性能计时器，但能快速暴露过度的状态切换、冗余的资源绑定等常见的性能陷阱。
• 支持远程捕获与脚本化：利用不同平台的包装器（wrapper），开发者可以在其他机器上捕获追踪文件，便于在目标设备（如嵌入式 GPU 环境）上工作。此外，可以通过命令行参数实现自动化追踪和批量处理，便于集成到持续集成（CI）流程中。

三、适用人群与场景

• 图形程序员与游戏开发者：在开发跨平台游戏时，需要验证渲染逻辑是否正确，或排查特定 GPU 驱动下的异常。apitrace 提供了一致的调试接口，即便目标平台没有原生调试器，也能通过追踪文件在桌面端分析。
• 性能优化工程师：寻找 draw call 数量过高、纹理上传频繁、着色器编译卡顿等性能问题。通过调用统计和逐帧分析，可以量化瓶颈并验证优化效果。
• GPU 驱动开发者：驱动需要保证对各种应用的兼容性。apitrace 生成的追踪文件可以作为回归测试的输入，用于验证新驱动版本是否引入了渲染回归。
• 游戏模组制作者与逆向爱好者：通过追踪 Call of Duty、Minecraft 等游戏的渲染调用，可以理解其内部技术，甚至实现 Mod 的图形增强。
• 教育与科研人员：在计算机图形学教学中，apitrace 能够可视化渲染管线的每一步，帮助学生将理论与实际 GPU 行为关联起来。研究人员也可用它分析新兴渲染技术的开销。

四、特色优势

• 开源与免费：项目采用 MIT 许可证（允许商业使用），源代码完全公开，用户可以修改定制，也吸引了大量社区贡献，保证了工具的持续演进。
• 强大的跨平台能力：支持三大桌面操作系统，以及多种图形 API（含旧版 Direct3D），这使其成为处理遗留项目或跨平台引擎的“瑞士军刀”。
• 精确的调用参数捕获：apitrace 会捕获调用的所有参数，包括大型数组、块数据等，并压缩存储，确保重放时信息不丢失。这比仅记录帧级别的模拟工具更精确。
• 可视化调试界面：虽然最初是命令行工具，但其 GUI 提供了直观的树状调用列表，支持点击高亮资源，甚至可以直接在界面中修改调用参数并重新执行，便于实验。
• 活跃的社区与文档：项目主页有详细的文档（README），还有专门的使用指南和 FAQ，用户可以通过 GitHub Issue 报告问题，社区响应迅速。

五、局限与注意事项

• 性能开销较大：追踪过程会显著降低应用程序运行速度（数倍至数十倍），因此只适用于调试环境，不适合在游戏运行时挂载。
• 对 Vulkan 的支持有限：虽然支持 Vulkan 追踪，但功能不如 OpenGL 成熟，某些扩展或异步操作可能无法正确捕获。
• 学习曲线较陡：使用者需要熟悉图形 API 概念（如状态机、资源绑定），否则难以理解追踪输出。官方文档虽清晰，但未提供教程式引导。
• 文件体积巨大：追踪文件可能非常庞大（数百 MB 到数 GB），需要磁盘空间规划，且重放时对内存有需求。
• 不适用于所有应用：对于使用自定义引擎中直接调用驱动内部函数的程序，apitrace 无法捕获。此外，在启用硬件加速的浏览器或虚拟机中，效果可能受限。

六、如何开始使用

首先访问 GitHub 仓库（https://github.com/apitrace/apitrace），在“Releases”页面下载与操作系统匹配的预编译二进制包，或从源码编译（需要 CMake 和适当的编译器）。安装后，打开终端进入工具目录。若想追踪一个简单的 OpenGL 应用，使用命令：apitrace trace mygame.exe，程序启动后正常操作，退出时生成 mygame.trace 文件。接着运行 apitrace gui mygame.trace 启动图形界面，即可在左侧看到 API 调用列表，点击任意调用，右侧显示详细参数。若要快速查看某帧的渲染结果，可点击“Draw”按钮单步执行。对于性能分析，运行 apitrace stats mygame.trace 可得到调用统计表格。建议从官方 README 和 Wiki 开始学习，也可在社区中寻找案例。确保目标应用使用支持的 API，并保持追踪环境简洁（关闭不必要的后台程序）。通过反复练习，你便能熟练运用 apitrace 解决图形调试难题。
